焊缝质量标准
一、保证项目
1、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
2、焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
3、Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。
4、焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
二、基本项目
1、焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
2、表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm长度焊缝内允许直径≤0.4t；且≤3mm气孔2个；气孔间距≤6倍孔径。
3、咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。
注：t为连接处较薄的板厚。
三、成品保护
1、焊后不准撞砸接头，不准往刚焊完的钢材上浇水。低温下应采取缓冷措施。
2、不准随意在焊缝外母材上引弧。
3、各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
4、低温焊接不准立即清渣，应等焊缝降温后进行。
四、 应注意的质量问题
1、尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
2、焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中不允许搬动、敲击焊件。

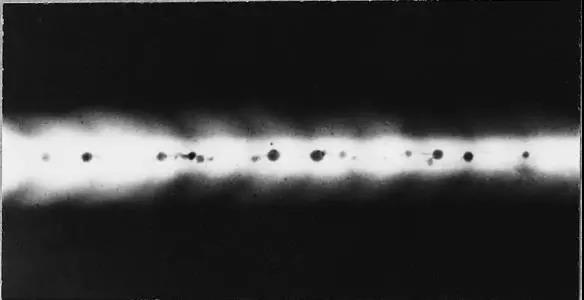

3、表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
4、焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。注意熔渣的流动方向，采用碱性焊条时，上须使熔渣留在熔渣后面。
五、质量记录
焊缝质量标准应具备以下质量记录：
1、 焊接材料质量证明书。
2、 焊工合格证及编号。
3、焊接工艺试验报告。
4、 焊接质量检验报告、探伤报告。
5、设计变更、洽商记录。
6、隐蔽工程验收记录。
7、其它技术文件。
以上关于焊缝检测的焊缝质量标准知识来源于网络。创想智控是一家专注于机器视觉焊接自动化的研发及生产的高新技术企业。多年来，创想智控凭借公司强大的核心技术致力于为用户提供机器视觉和智能控制的解决方案；深度服务于机械加工、智能监控、道路测控以及军事等行业的焊接制造领域。
